ZN820 Multi-stasjon thermoforming masine
Tekening fan masine-yndieling
Technyske parameters en offertes
| Model | ZN820 Multi-Station |
| FOB Ningbo Priis |
|
| Online Crusher | As it nedich is |
| Skimmelpriis | Ofhinklik fan jo produkt |
| Cfergese masineútsletten | Fakuümpomp (100 m3/oere) |
| 10HP Air Chiller (Shuangfeng) | |
| 15kw luchtkompressor | |
| Ynpakken | Stofkap en fêstmakke op in houten pallet |
| Betellingstermyn | T/T betellingsbetingsten: 30% boarchsom foarôf, 70% saldo betelle foar levering |
| Levertiid | 70 wurkdagen nei befêstiging fan boarchsom en tekening |
| Ynstallaasje | Wy sille in technikus nei jo bedriuw stjoere foar masine-ynstallaasje, debuggen en training. Dêrom sil de keaper alle kosten drage dy't ús technikus nedich hat tidens syn of har ferbliuw yn jo lân, ynklusyf retourflechtkaarten, akkommodaasje en iten ensfh. It salaris fan 'e technikus wurdt troch de keaper dekt tidens tsjinst oant doar. It is $150 deis. |
| Garânsjebetingsten
| Wy, de ferkeaper, garandearje dat de masines nij binne en de garânsjeperioade is 12 moannen, begjinnend fan 'e datum fan oankomst fan' e masine. Tidens dizze perioade sil de ferkeaper fergees ûnderhâld en fergese reserveûnderdielen leverje dy't feroarsake wurde troch de kwaliteit fan 'e masine. |
Technyske parameters
| Beskriuwing | ZN820 Multistasjon |
| Geskikte produkten | Wegwerp plestik deksels/deksels, skelpdoazen, boerden, (aai) trays, konteners, ensfh. |
| Geskikt materiaal | PLA, PP, PS, PET, PVC, EPS, maiszetmeel ensfh. |
| Foarmmetoade | Positive en negative druk |
| Maks. foarmbreedte | 820mm |
| Maks. foarmjende lingte | 650mm |
| Maks. foarmingsdjipte | 150mm |
| Maks. snijsnelheid | 10-40 syklusen/min |
| Materiaal snijdikte | 0.1mm-1.8mm; mear as 1.0mm hat ferwaarmingsfunksje nedich fan snijfoarm |
| Materiaal Maksimale Dikte | PS: 2.0mm PP: 1.5mm PET: 1.2mm |
| Ferwaarmingskrêft | Maks. fermogen 85KW |
| Totale krêft | 125 kW |
| Druk fan wetterfoarsjenning | 0.2MPa |
| Krêft | 380V / 50Hz Trije faze fjouwer trieds |
| Wetterferbrûk | 0.3m³/oere 10P Koeler |
| Loftdruk | 0.6-0.8MPa |
| Loftútlaatvolume | ≥1.5m³/min |
| Loftkompressor | ≥15KW |
| Trije stasjon ynstallaasjegrutte | 11000x2200x2800mm |
| Ynstallearje grutte fan fjouwer stasjons | 10500mm × 2100mm × 2300mm |
| Gewicht fan trije stasjons | 11000 kg |
| Gewicht fan fjouwer stasjons | 15000 kg |
|
|
Beskriuwing fan 'e masinefunksje
| Nee. | Namme | Funksjonele funksjes |
|
|
1 | Programmeerbere logyske kontrôler (PLC) | It oannimmen fan in programmeerber kontrôlesysteem fan INOVANCE PLC en in kleurentouchscreen mei minske-masine-ynterface. INOVANCE 10-inch HMI mei helpfunksje op ôfstân, stipe foar Ingelsk en meartalige operaasje. | |
| 2 | Systeem foar it laden fan blêden | Automatysk spoelfeedapparaat mei dûbele stang ferminderet de frekwinsje fan ferfanging fan plaatrollen en ferbetteret de produksjeeffisjinsje. De maksimale laadkapasiteit berikt sawat 1000 kg en in diameter fan 1000 mm. Kettingtype motoroandriuwingssysteem. |  |
| 3 | Ferwaarmingssysteem | De ferwaarmingsoven is fjouwer kear de lingte fan it foarmstasjon en makke fan hjittebestindich roestfrij stiel. It brûkt fier-ynfraread keramyske ferwaarmingsapparaten dy't soargje foar unifoarme ferwaarming. It brûkt in Delta-temperatuerkontrôlemodule mei ûnthâldfunksje foar konstante temperatuerregeling. Ien-toets full-speed ferwaarming en ien-toets full-speed koeling binne beskikber foar maklike operaasje. Unôfhinklike temperatuerregeling (1 ferwaarmingsapparatuer, 1 controller) tichtby de foarmseksje; temperatuer regele fia touchscreen foar hegere presyzje. Útrist mei anty-sag-kursorapparaten en beskermjend triedgaas, foarkomt it effektyf dat materialen yn 'e oven falle en elimineert potinsjele feiligensrisiko's. |
|

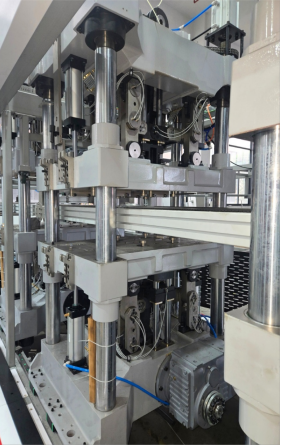

| 4 | Servo-foarmstasjon | Útrist mei in 5-steunpuntstruktuer foar hegere operasjonele stabiliteit. It stasjon wurdt oandreaun troch yn totaal 5 servomotoren: twa 5,5 Kw servo's foar boppeste en ûnderste platen, ien 3 kW help-strekservomotor, en servokontrôle foar hichteferstelling fan 'e boppeste plaat en plaatbeweging. It is foarsjoen fan 200L lofttanks foar positive en negative druk. It maksimale foarmgebiet is 820 × 650 mm, en de maksimale fertikale foarmslag is 150 mm. Oanpaste hegere foarmhichte is beskikber op fersyk fan 'e klant. Útrist mei in apparaat foar it eliminearjen fan statyske elektrisiteit. |
|
| 5 | Servo-ponsstasjon | Útrist mei in 5-steunpuntstruktuer foar hegere operasjonele stabiliteit. It stasjon wurdt oandreaun troch yn totaal 4 servomotors: twa 5,5Kw servo's foar boppeste en ûnderste platen, en servokontrôle foar hichteferstelling fan 'e boppeste plaat en plaatbeweging. It maksimale plaatoppervlak is 820 × 650 mm, en de maksimale fertikale foarmingsslag is 150 mm. Oanpaste hegere foarmingshichte is beskikber op fersyk fan 'e klant. |
|
| 6 | Servo-snijstasjon | Útrist mei in 5-steunpuntstruktuer foar hegere operasjonele stabiliteit. It stasjon wurdt oandreaun troch yn totaal 4 servomotors: twa 7,5 Kw servo's foar boppeste en ûnderste platen, en servokontrôle foar hichteferstelling fan 'e boppeste plaat en plaatbeweging. It maksimale plaatoppervlak is 820 × 650 mm, en de maksimale fertikale foarmingsslag is 150 mm. Oanpaste hegere foarmingshichte is beskikber op fersyk fan 'e klant. |
|
| 7 | Geheugenfunksje | Alle stasjonsposysjes binne foarsjoen fan gegevensûnthâldfunksjes om parameters op te slaan en op te roppen, wêrtroch't de opstarttiid fan 'e masine sterk ferkoarte wurdt. |
|
| 8 | Skimmelynstallaasje | Automatysk posysjonearjend pneumatysk skimmelslotsysteem. |
|
| 9 | Skimmel | De mal is makke fan profesjoneel aluminium fan malkwaliteit. It optimalisearre ûntwerp fan wetter- en loftkanalen makket in rappe opstart fan 'e mal en hege operasjonele effisjinsje mooglik. |
|
| 10 | Online Crusher | Online automatysk ferpletterjen fan rânebewerkingen. | |
| 11 | Servo-fiedingsysteem | Wetterkuolle yntegreare rail, oanpaste dûbele rige pin-type ultra-hurde ketting mei posysjonearringswielen. De railbreedte wurdt servo-kontroleare om digitale parameterynstelling en ûnthâldopslach te stypjen. |
|
| 12 | Oerflakproses | It brûkt skuifdoarren fan gehard glês, en alle metalen oerflakken ûndergeane in anty-roestbehanneling. Dit ûntwerp ferleget it wurklûd en makket it skjinmeitsjen maklik. |
|
| 13 | Selssmeringssysteem | Útrist mei in yntelligint smeersysteem foar maklik ûnderhâld, dat automatyske timed kwantitative smering útfiert. |
|
Detail fan servomotor
| Formearstasjon | Heger | 5.5kw | 1 stik |
| Leger | 5.5kw | 1 stik | |
| Stretching | 3kw | 1 stik | |
| Stasjonshichte-oanpassing | 1.5kw | 1 stik | |
| Stasjonsbeweging | 0,75 kW | 1 stik | |
| Stansstasjon | Heger | 5.5kw | 1 stik |
| Leger | 5.5kw | 1 stik | |
| Stasjonshichte-oanpassing | 1.5kw | 1 stik | |
| Stasjonsbeweging | 0,75 kW | 1 stik | |
| Snijstasjon | Heger | 7,5 kW | 1 stik |
| Leger | 7,5 kW | 1 stik | |
| Stasjonshichte-oanpassing | 1.5kw | 1 stik | |
| Stasjonsbeweging | 0,75 kW | 1 stik | |
| Kettingoanpassing |
| 0,75 kW | 3 stikken |
| Stapelstasjon |
| 2kw | 1 stik |
| Lûke/Fieding |
| 3kw | 1 stik |
| Totaal | 18 stikken | ||
Masinekonfiguraasjelist
| Namme | Merk | Plak fan oarsprong |
| Touchscreen | YNNOVAASJE | Sineesk |
| PLC | YNNOVAASJE | Sineesk |
| Servomotor | YNNOVAASJE | Sineesk |
| Temperatuermodule | Delta | Taiwan |
| Nabijheidsschakelaar | SIEMENS | Dútslân |
| Knopskeakel | SIEMENS | Dútslân |
| Stroombrekker | SIEMENS | Dútslân |
| Kachel | Taiqi | Sineesk |
| Solid State Relay | Yangming | Taiwan |
| Fakuümpomp | RUFUS | Sineesk |
| Magneetklep | SMC | Taiwan |
| Silinder | AIRTAC | Taiwan |
| Drukferminderjende fentyl | AIRTAC | Taiwan |
| Ferminderer | Gear | Sineesk |
Opmerking: Under foarbehâld fan technyske ferbetterings behâldt de fabrikant him it rjocht foar om de neamde parameters en funksjes sûnder foarôfgeande meidieling oan te passen.
OER ÚS
| WenzhouBocheng Masjinerie Oprjochte yn 2008, leit yn Ruian City, Wenzhou, Zhejiang Provinsje, Sina. Op basis fan merkoriïntaasje en technology hawwe wy krêftich nije produkten ûntwurpen en ûntwikkele sûnt it oprjochte is. | |
 | Mei profesjonele ûntwerpers en produksjetechnici binne wy spesjalisearre yn it produsearjen fan folautomatyske fjouwer-stasjons plestik thermoformmasines, plestik dekselfoarmmasines, plestik fakuümfoarmmasines, foaral foar it meitsjen fan PLA & transparante PP-ferpakkingsprodukten. Wy sykje nei trochgeande ynnovaasje en ûntwikkeling troch de stabiliteit en superioriteit fan Jeropeeske technology te yntegrearjen, en nimme de werklike behoeften fan 'e klanten as it kearnûntwerpkonsept foar in lange tiid, wat ús ûntwerpen dei nei dei ferbettere hat en ús ûntwerpen effektiver en stabiler makke hat. |
As in wiidweidich bedriuw sammelje wy alle kennis en boarnen en tsjinje ús klanten mei folsleine oplossingen yn ús gebiet fan plestikyndustry om mear ekonomyske wearde te kreëarjen en de ien-stap tsjinst oan te bieden. Wy hawwe ferskate kwaliteitssertifisearre systemen en CE-feiligenssertifisearre systemen trochjûn, en jouwe hege oandacht oan 'e nije produktynnovaasje mei rike technology en kapitaalboarnen. Wy ûntwerpe en ûntwikkelje elk jier teminsten ien set nije masines. Us masines binne breed brûkt yn in protte lannen, lykas Dútslân, Frankryk, Albaanje, Poalen, Masedoanje, Sily, Argentynje, Ekwador, it Midden-Easten, Midden-Aazje, Súdeast-Aazje, Afrika ensfh. Wy tinke dat dit de ienige manier is om selswearde te berikken troch wearde te kreëarjen foar klanten. Wy sjogge út nei de gearwurking mei jo.
 |  |
 | Kontinu útwreidzje |
Technysk team
Sertifikaasje
 |  |  |  |
 |  |  |  |
Applikaasjes
PLA, PVC, PET, PS, PP as grûnstoffen, it feroarjen fan 'e mal op ien masine nei it produsearjen fan deksels, omslagen, trays, platen, doazen, iten- en medyske trays, ensfh.
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
